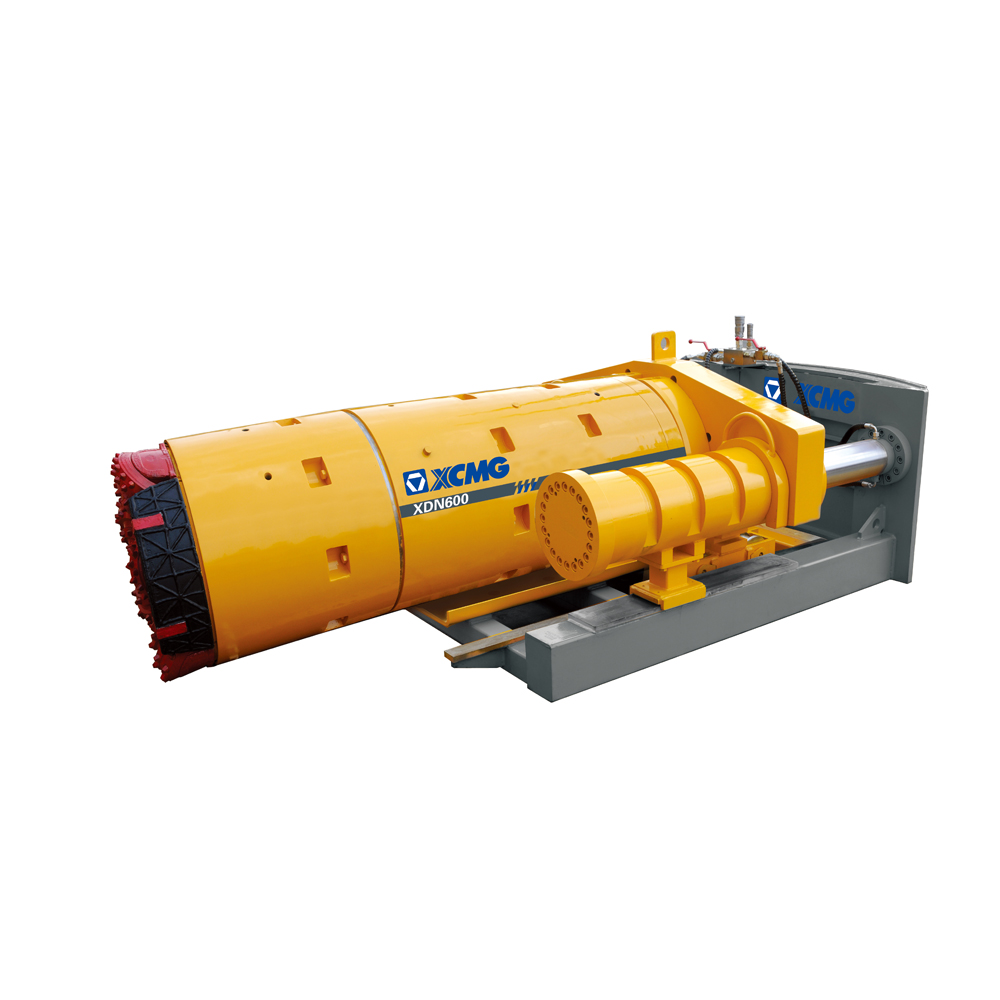

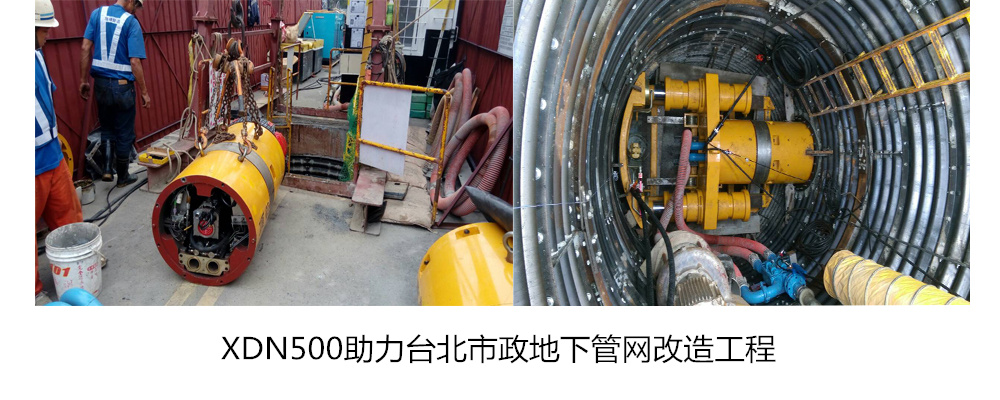

微型硬岩顶管机（电机驱动）

性能特点

1.占地空间小：机头分段顶进配合反顶式主顶装置，始发井直径小至2540mm，施工占地面积小，大大降低了对路面交通的影响。

2.破岩能力强：采用大扭矩一体式电机减速机，配置进口蝶形滚刀，破碎岩石硬度高达300MPa。

3.破岩效率高：特殊设计的大口径圆锥偏心破碎仓，将大块岩石二次破碎，提升了破碎效率，且便于渣石排出。

4.施工操作性好：顶进速度和泥浆流量可以无级调节，更容易实现顶进速度、送排泥流量的平衡操作。

5.人机操作界面友好：在操作界面上可直观准确地掌握切削速度、行进轨迹及工作状况等，真正实现可视化远程控制。

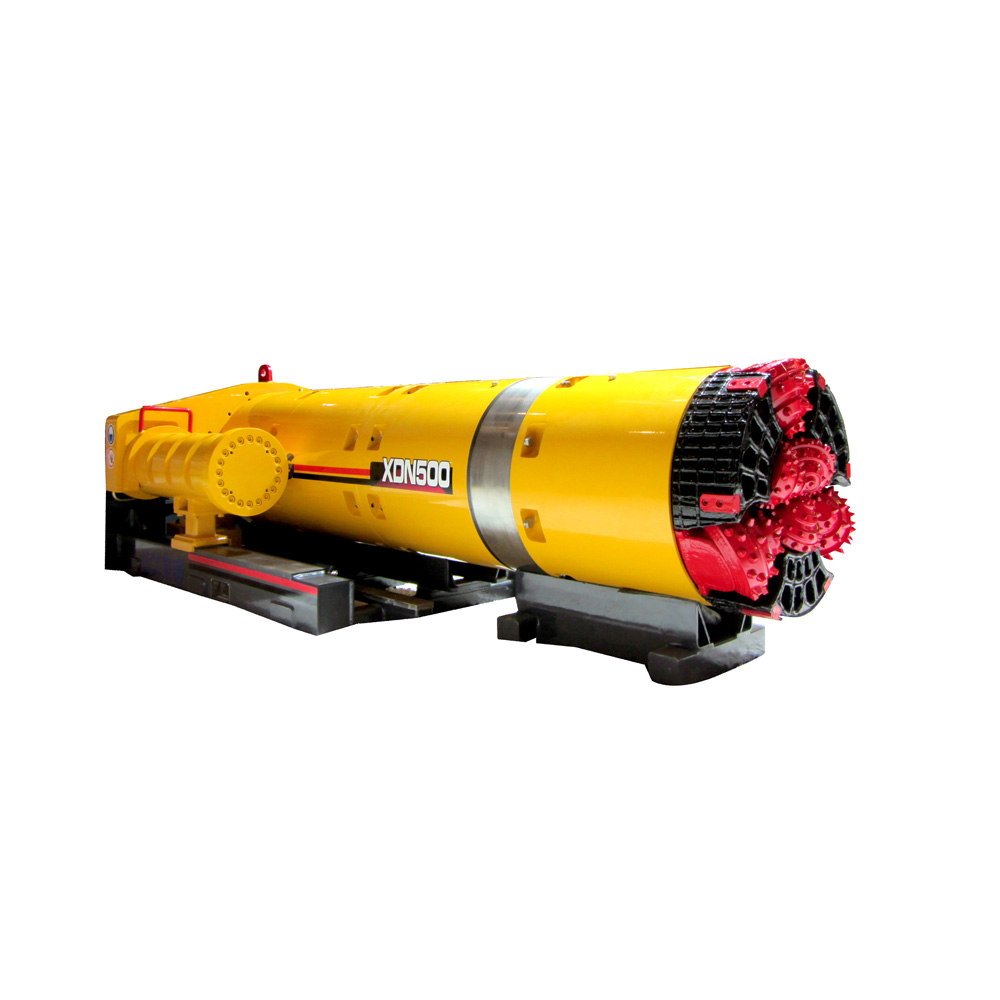

微型硬岩顶管机（液压驱动）

性能特点

1.可靠性更高：液压过载保护系统工作更安全可靠，且防水性好。

2.地层适应性强：转速无级调节，可通过更换刀盘适应不同地层。

3.破岩效率高：特殊设计的大口径圆锥偏心破碎仓，将大块岩石二次破碎，提升了破碎效率，且便于渣石排出。

4.施工操作性好：顶进速度和泥浆流量可以无级调节，更容易实现顶进速度、送排泥流量的平衡操作。

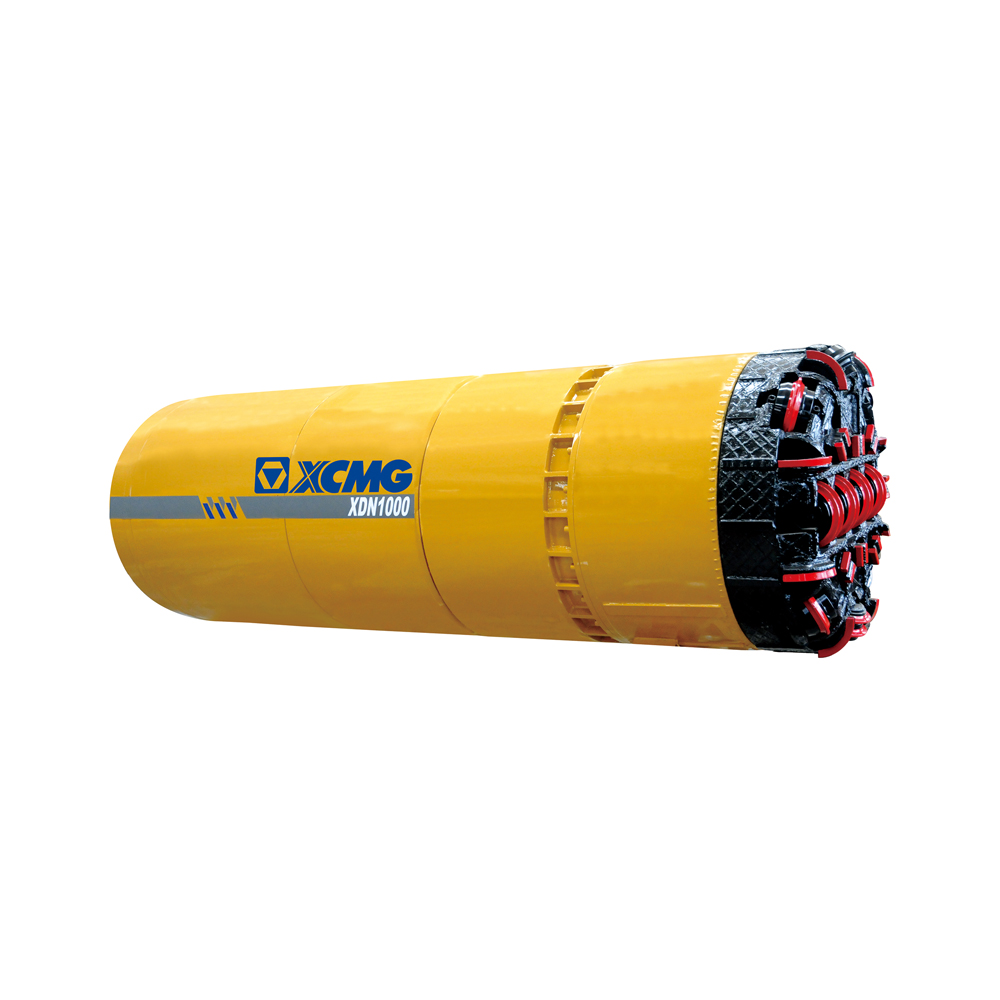

中型泥水平衡顶管机

性能特点

1.施工能力强：刀盘扭矩大，更能适应复杂地层；

2.密封性能好：主轴采用金属密封和斯特封两道密封结构，密封可靠，寿命长；

3.模块化程度高：可通过更换刀盘实现不同地层施工；可通过更换刀盘、壳体等件实现不同管径施工；

4.施工效率高：配置偏心破碎仓，实现二次破碎功能；配置大流量泵站，缩减主顶油缸缩回时间；

5.安全性高：24V直流操作台，确保操作安全。

大型泥水平衡顶管机

性能特点

1.施工能力强：刀盘扭矩大，更能适应复杂地层；

2.模块化程度高：可通过更换刀盘实现不同地层施工；可通过更换刀盘、壳体等件实现不同管径施工。

3.智能化程度高：采用各类型传感器对土压力、进排泥压力、纠偏油缸行程及压力等数据进行地面集中监测，并以此实现远程操作和智能控制；

4.施工效率高：具备偏心破碎仓，实现二次破碎功能；配置大流量泵站，缩减主顶油缸缩回时间；

5.安全性高：24V直流操作台，确保操作安全。

微型硬岩顶管机（电机驱动）

• 微型硬岩顶管机（液压驱动）

  型号  Model						XDN400H	XDN500H	XDN600H	XDN800H
  机头 Articulated shield	管材直径 Pipe diameter			内径（ID）	mm	Φ400	Φ500	Φ600	Φ800
  				外径（OD）	mm	Φ540	Φ670	Φ750	Φ960
  	外径×长度(OD×L) Outer diameter× length				mm	Φ560×3000	Φ690×3200	Φ770×3200	Φ980×3300
  	旋转系统 Rotation system		旋转电机功率 Motor power		kW	15	37	37	45
  			扭矩 Torque		kN.m	14	22	34	39
  			转速 Revolution		r/min	15	14	12	10
  	纠偏系统 Roll correction system		油缸推力 Force per cylinder		kN	150	150	217	410
  			油缸数量 Cylinder number		EA	3	3	3	3
  			纠偏角度 Steering angle		°	3	3	3	3
  	泥浆管径 slurry line diameter				mm	Φ50	Φ75	Φ75	Φ75
  	质量 Weight				kg	3100	3500	4100	5500
  主顶 Jacking system	主顶电机功率 Motor power				kW	15	15	15	15
  	主顶油缸 Jacking cylinders	推力 Thrust			kN	800	1000	1000	1000
  		数量 Number			EA	2	2	2	2
  		行程 Stroke			mm	760×2	760×2	760×2	760×2
  井尺寸 Shaft dimensions	始发井尺寸 Launch shaftdimensions				mm	Φ2800	Φ2800	Φ2900	Φ3200
  	接收井尺寸 Reception shaftdimensions				mm	Φ1900	Φ1900	Φ1900	Φ2250
  送泥泵 Charge pump	电机功率 Motor power				kW	5.5	5.5	5.5	11
  排泥泵 Discharge pump	电机功率 Motor power				kW	11	11	11	15
  注浆泵 Injection pump	电机功率 Motor power				kW	4	4	4	4

  • 中型泥水平衡顶管机

    型号  Model					XDN1000	XDN1200	XDN1500	XDN1800	XDN2200
    机头 Articulated shield	管材直径 Pipe diameter		内径（ID）	mm	Φ1000	Φ1200	Φ1500	Φ1800	Φ2200
    			外径（OD）	mm	Φ1200	Φ1440	Φ1800	Φ2160	Φ2640
    	扩展管径 Extend diameter			mm	Φ1100 Φ1200	Φ1350 Φ1500	Φ1650 Φ1800	Φ2000 Φ2200	Φ2400 Φ2600
    	外径×长度(OD×L) Outer diameter× length			mm	Φ1220×3600	Φ1460×3885	Φ1820×4100	Φ2180×4900	Φ2660×5100
    	刀盘 Cutting wheels	电机功率 Motor power		kW	15×2	22×2	30×2	30×3	30×4
    		扭矩 Torque		kN.m	89	177	275	412	550
    		转速 Revolution		r/min	0-2.8-3.9	0-2.3-3.2	0-2.1-2.9	0-2.1-2.9	0-2.1-2.9
    	纠偏系统 Roll correction system	油缸推力 Force per cylinder		kN	480	630	800	1000	800
    		油缸数量 Cylinder number			3	4	4	4	8
    		纠偏角度 Steering angle		°	3	3	3	3	3
    		电机功率 Motor power		kW	2.2	2.2	2.2	4	4
    	泥浆管通径 slurry line diameter			mm	Φ100	Φ100	Φ100	Φ100	Φ100
    	总功率 Total power			kW	47.2	46.2	62.2	94	124
    	质量 Weight			kg	6000	10000	13500	20000	25000
    主顶油缸 Jacking cylinders	推力 Thrust			kN	1500	2000	2000	2000	2000
    	数量 Number				2	2	4	4	6
    	行程 Stroke			mm	1250×2	1250×2	1500×2	1700×2	1700×2
    送泥泵 Charge pump	电机功率 Motor power			kW	22	22	30	30	30
    排泥泵 Discharge pump	电机功率 Motor power			kW	22	22	37	37	37
    注浆泵 Injection pump	电机功率 Motor power			kW	11	11	11	11	11

    • 大型泥水平衡顶管机

      型号  Model					XDN2600	XDN3000	XDN3500	XDN4000
      机头 Articulated shield	管材直径 Pipe diameter		内径（ID）	mm	Φ2600	Φ3000	Φ3500	Φ4000
      			外径（OD）	mm	Φ3070	Φ3550	Φ4140	Φ4800
      	扩展管径 Extend diameter			mm	Φ2800 Φ3000	Φ3200 Φ3500	Φ4000	—
      	外径×长度(OD×L) Outer diameter× length			mm	Φ3100×5100	Φ3580×5650	Φ4170×5750	Φ4840×5800
      	刀盘 Cutting wheels	电机功率 Motor power		kW	30×5	30×6	30×7	30×8
      		扭矩 Torque		kN.m	873	1402	1968	2249
      		转速 Revolution		r/min	0-1.6-2.2	0-1.2-1.7	0-1.0-1.5	0-1.0-1.5
      	纠偏系统 Roll correction system	油缸推力 Force per cylinder		kN	1000	1200	1500	2000
      		油缸数量 Cylinder number			8	8	8	8
      		纠偏角度 Steering angle		°	3	3	3	3
      		电机功率 Motor power		kW	4	5.5	5.5	5.5
      	泥浆管通径 slurry line diameter			mm	Φ150	Φ150	Φ150	Φ150
      	总功率 Total power			kW	154	185.5	215.5	245.5
      	质量 Weight			kg	390000	540000	710000	880000
      主顶油缸 Jacking cylinders	推力 Thrust			kN	2000	2000	2000	2000
      	数量 Number				8	10	10	12
      	行程 Stroke			mm	1700×2	1700×2	1700×2	1700×2
      送泥泵 Charge pump	电机功率 Motor power			kW	37	37	45	45
      排泥泵 Discharge pump	电机功率 Motor power			kW	45	45	75	75
      注浆泵 Injection pump	电机功率 Motor power			kW	11	11	11	11

      •
      •


      •
